Chapter 3: Parsing

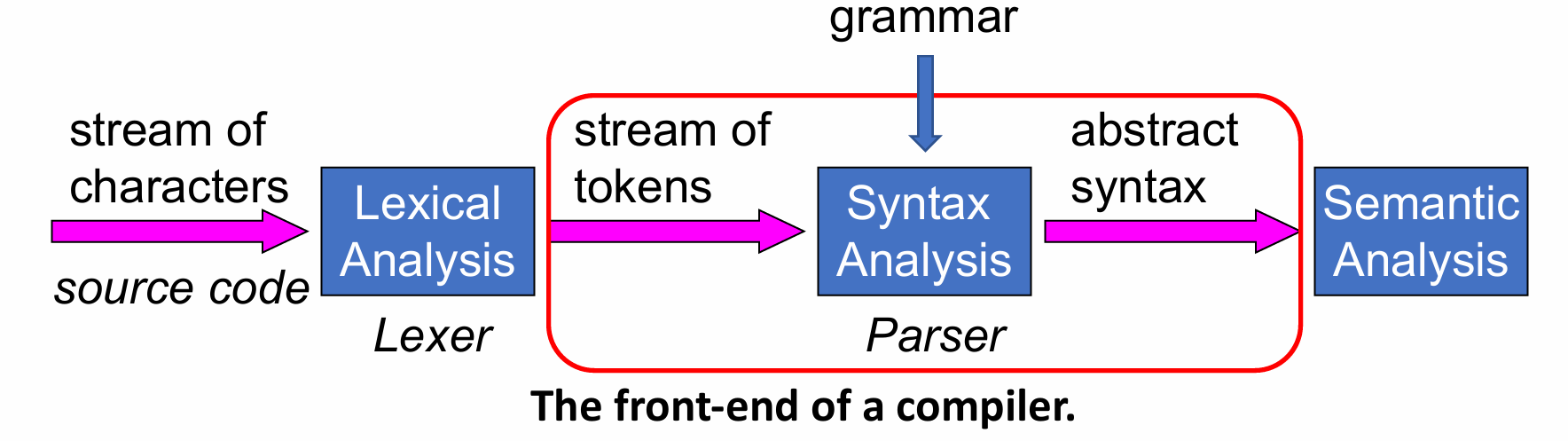

语法分析alt text

3.1 CFG

形式化描述有效的 token 流，区分无效的 string

CFG 包括

  • terminals 集合 T
  • non-terminals 集合 N
  • start symbol S

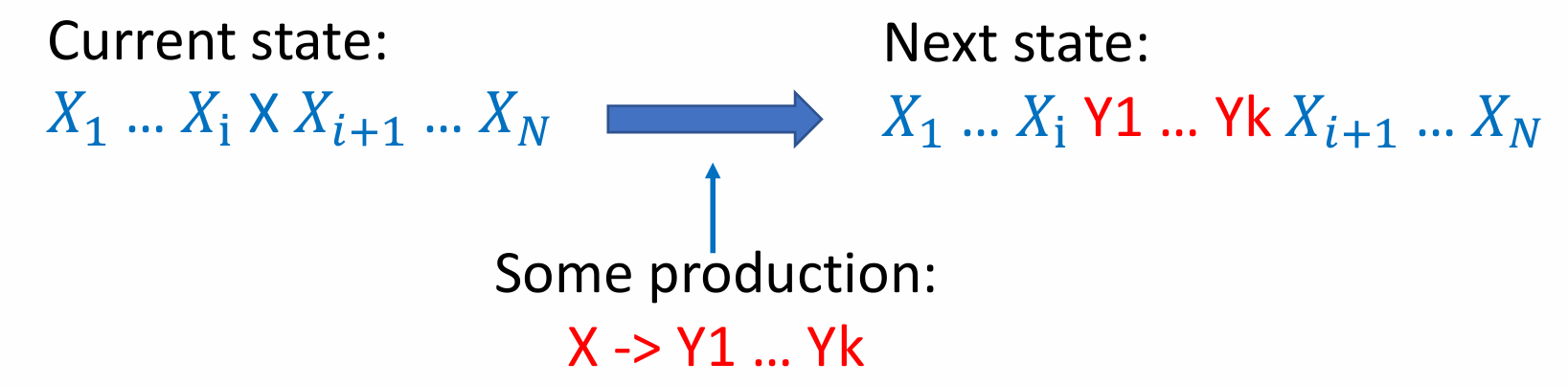

  • 产生式集合 X->Y1Y2…Yk，X 是 non-terminal，Y 可能属于 T/N/空串

alt text

  • S 可以通过上面这种方式一步或多步生成的字符串的集合为 L(G)

Recursive Structure

  • \(\{(^i)^i|i>=0\}\) 推导式：S->(S)，S->空串

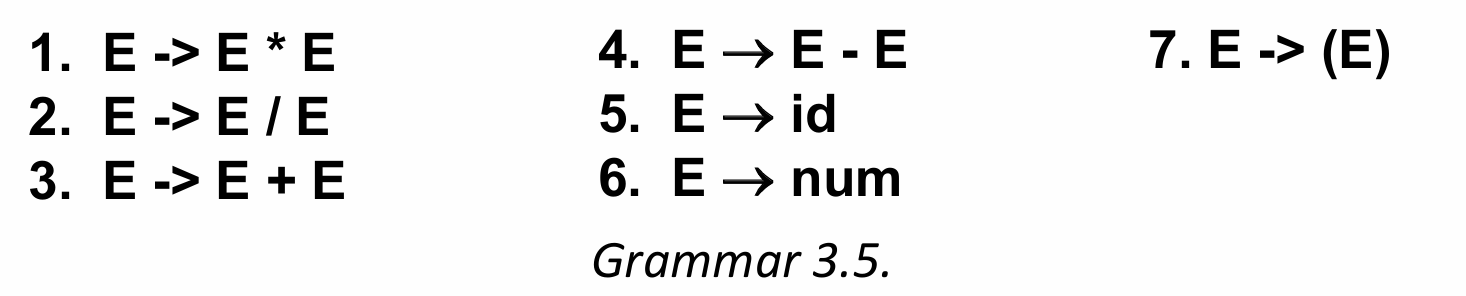

  • 二义性 - 有多种推导方式（不同的 parse tree）alt text

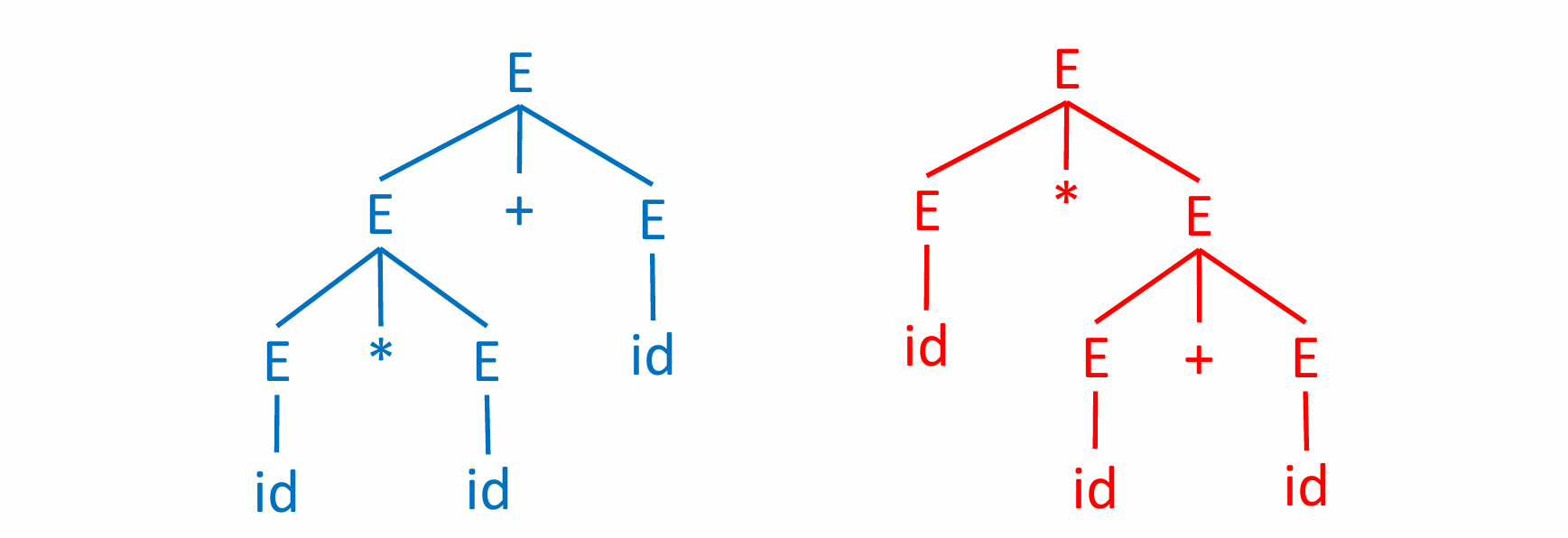

    • id * id + idalt text
    • Parse tree：内部节点是 non-terminal, 叶子结点是 terminal

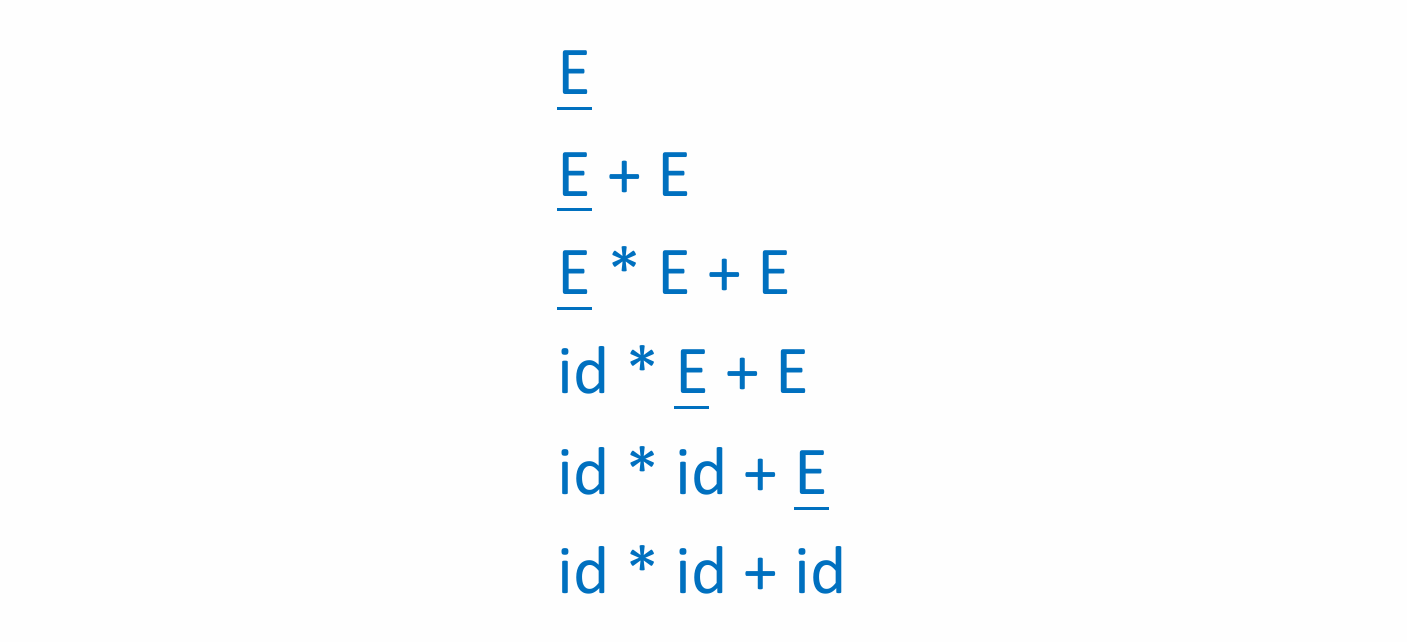

    • 最左推导（每一步替换最左边的 non-terminal）：alt text
    • 推导 => parse tree，但 parse tree 推导不唯一
  • 没有二义性 - 最左和最右推导唯一
  • ambiguous - 有两个不同的 parse tree

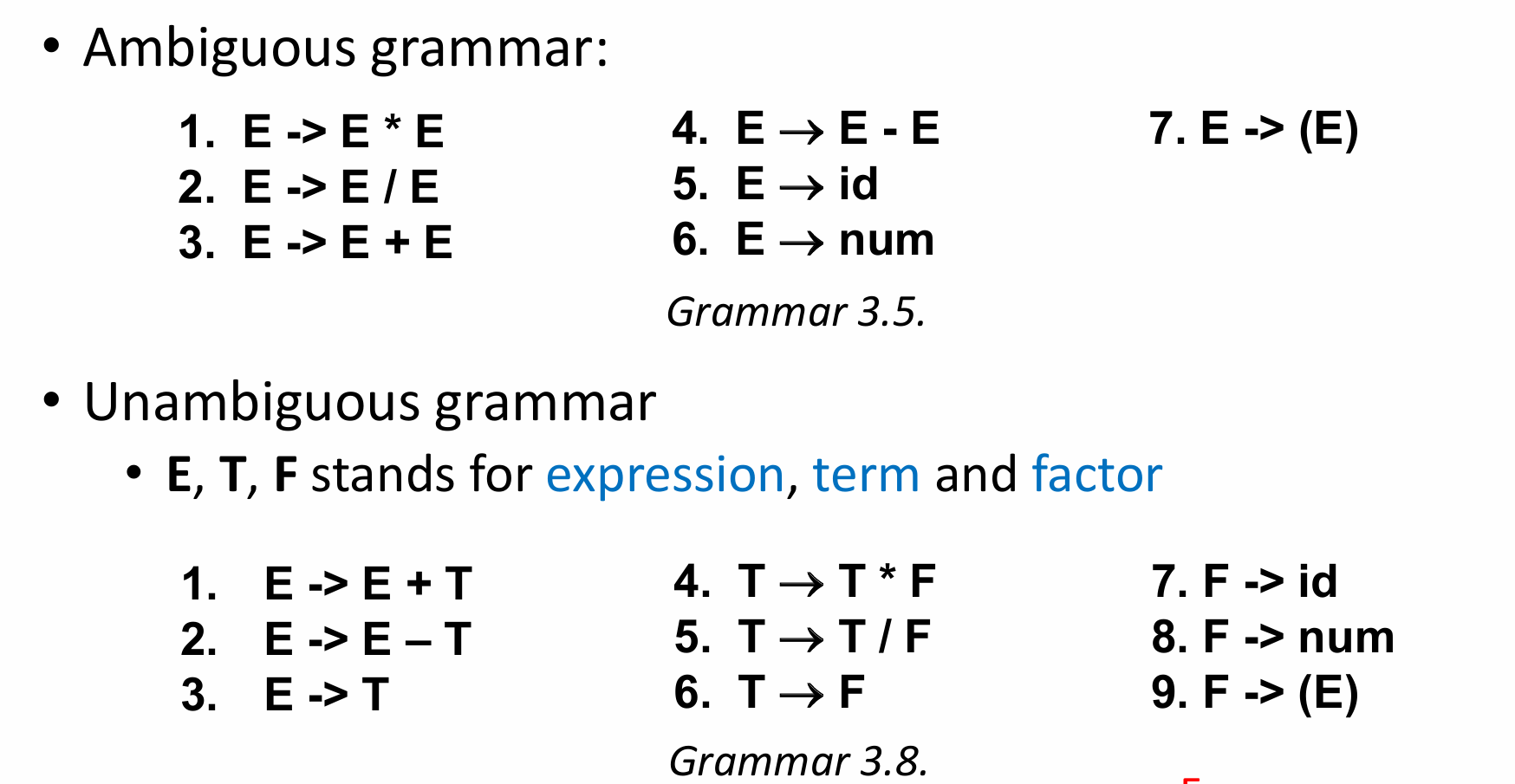

handle 二义性

  • 目标：先算乘除，从左到右计算
  • 方法：让乘除离根节点最远，左边的式子离根节点远（左结合性）
    • 先推出加减法，才能推出乘除
    • 新的 E 总在式子的左边（左递归）alt text

有的语言的二义性可能无法消除，一般不作为编程语言

$ - end of file (EOF)

希望在解析末尾看到 $ - 新增产生式 S'->S$

Build Parser

parser 的类型

  • Universal - 可以分析所有的语法，需要频繁回溯，效率低
  • Top-Down - 根到叶子
  • Bottom-Up - 叶子到根
  • 后两种从左到右接收输入接收输入，只能接收部分语法

手写 parser 一般用 LL grammar

自动工具通常用 LR

Top-Down

  • 找字符串的最左推导
  • Recursive descent Parsing 递归下降（对于复杂的语法需要回溯）
    • 第一步：表示 token（enum）
    • 第二步：定义从 lexer 获得 token 的方式
    • 第三步：为每个 non-terminal 建立函数

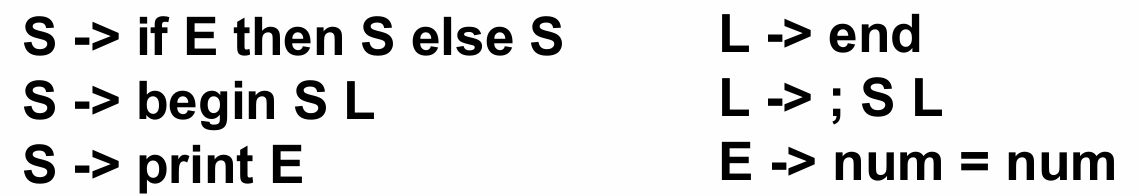

    • Example：alt text
      enum token {IF, THEN, ELSE, BEGIN, END, PRINT, SEMI, NUM, EQ};
extern enum token getToken(void);
enum token tok;
void advance() {tok=getToken();}
// 如果当前 token 是预期的 token，获取下一个，否则报错
void eat(enum token t) {if (tok==t) advance(); else error();}
void S(void) {
    switch(tok) {
        case IF: eat(IF); E(); eat(THEN); S(); eat(ELSE); S(); break;
        case BEGIN: eat(BEGIN); S(); L(); break;
        case PRINT: eat(PRINT); E(); break;
        default: error(); }}
void L(void) {
    switch(tok) {
        case END: eat(END); break;
        case SEMI: eat(SEMI); S(); L(); break;
        default: error(); }}
void E(void) { eat(NUM); eat(EQ); eat(NUM); }
  • Predictive parsing - 往前看 k 个符号（一般是 1），确定文法，可以处理 LL(k) grammars（递归下降法的特殊情况，不需要回溯）
    • \(\gamma,\beta,\delta\) - 终止符号或非终止符号
    • t - terminal，X - terminal 或 non-terminal
    • \(First(\gamma)\): if \(\gamma\to^*t\beta\), then \(t\in First(\gamma)\)
    • \(Follow(X)\): if \(S\to^*\beta Xt\delta\), then \(t\in Follow(X)\)

如何得到 First(X)

  • Base case: X 是终止状态，First(X)={X}，否则初始化为空集
  • Inductive case: X 不是终止状态，可以推导出 Y1 Y2 ... Yk，First(X) = First(Y1 Y2 ... Yk) = \(First(X)\cup F1 \cup F2 \cup ... \cup Fk\)
    • F1 = First(Y1)
    • 如果 F1 可能为空，F2 = First(Y2)
    • ...
    • 如果前面的都可能为空，Fk = First(Yk)

如何得到 Follow(X)

  • Base case: 初始化为空集
  • Inductive case: Y->aXb
    • Follow(X)=Follow(X) \(\cup\) First(b)
    • b 可能为空 Follow(X)=Follow(X) $\cup $ Follow(Y)

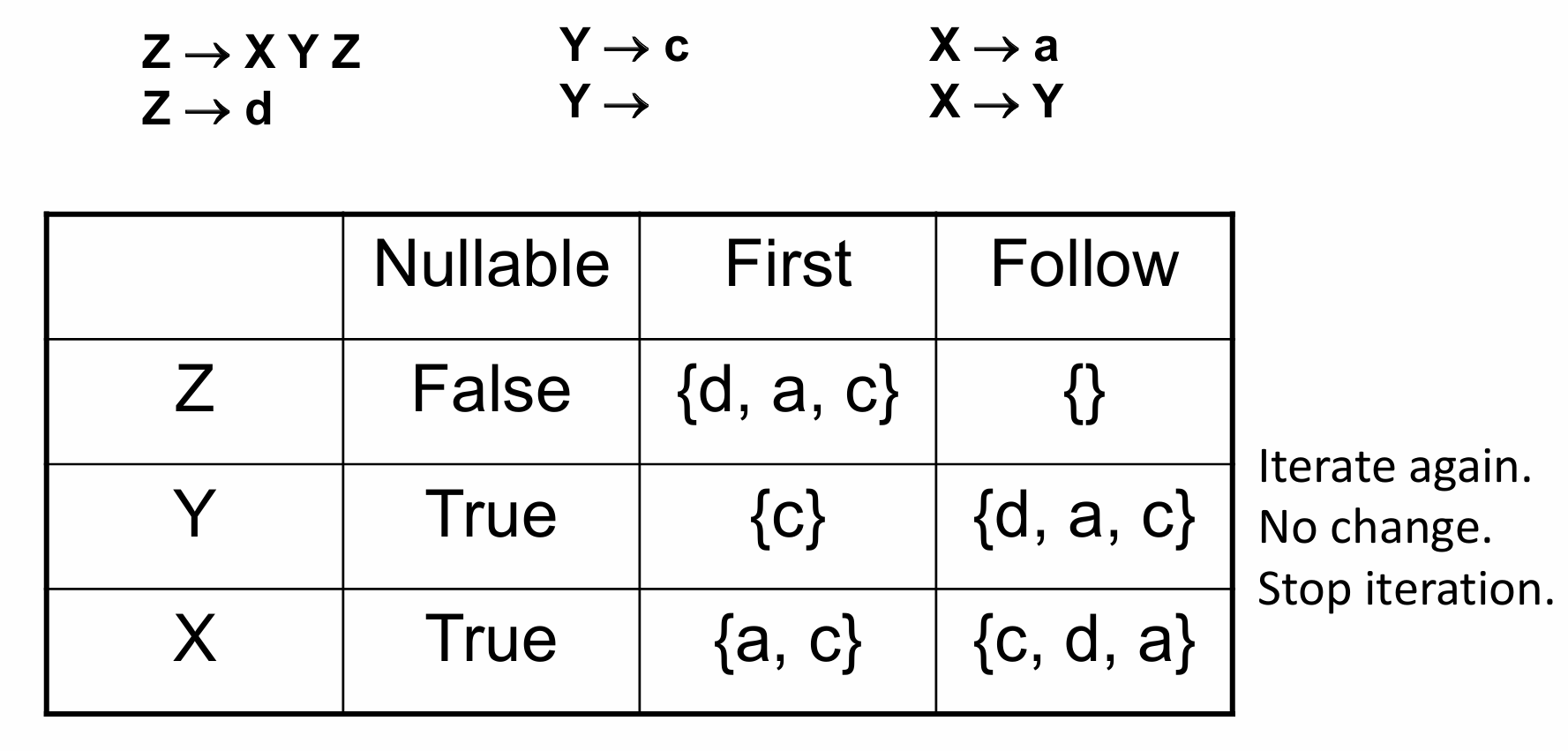

Nullable - 可以转换为空串

  • Base case: Nullable(X) = false
  • 对 X 在左边的每个表达式，如果右边的都 nullable，Nullable(X) = true

alt text

知道了上面这些信息，如何 Parse：

  • 填表：当看到下一个 token 为 T 时，应该用什么表达式
  • 对于表达式 \(X\to \gamma\)
    • if(\(T\in First(\gamma)\)) enter \(X\to \gamma\) in row X, col T

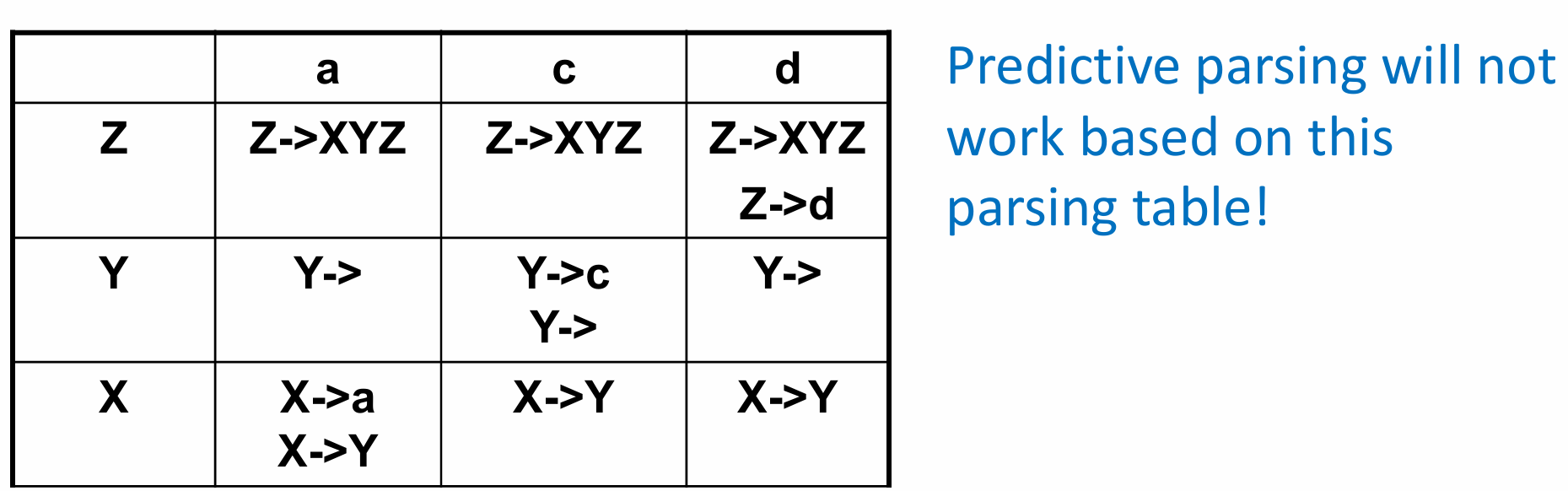

    • if \(\gamma\) 可空，\(T\in Follow(X)\)，enter \(X\to \gamma\) in row X, col T alt text
    • 每个格子里只有一个 - LL(1)

Noambiguous grammar is LL(k) for any k

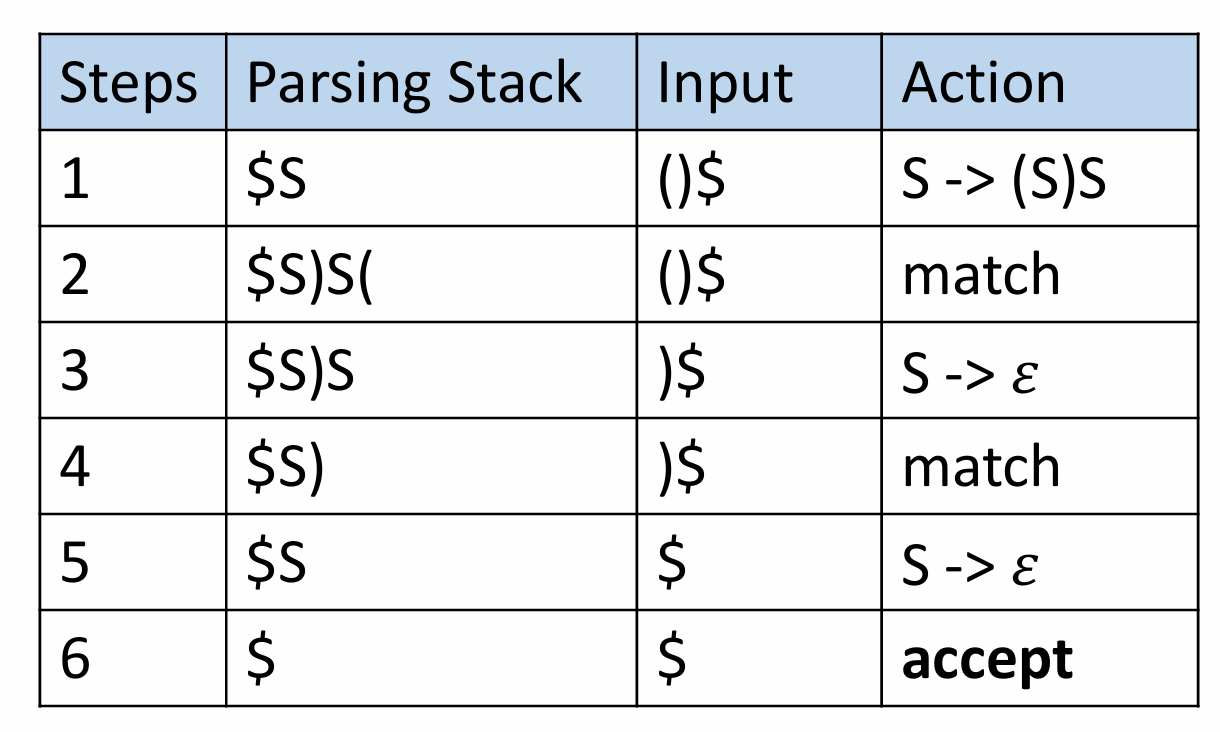

Non-Recursive Predictive Parser 具体实现 - 保留栈

alt text

  • 表中 parsing stack 右边是栈顶，初始是 $S
  • 栈顶如果是 terminal - match
  • non-terminal - Derive

如何修改文法，使其成为 LL(1)

不满足的情况：

  • Left Recursion - 推导式右边第一个元素与左边相同
    • E -> E + T
    • E -> T
  • 在 LL(1) table 里一定会有 duplicate entries，证明如下：
    • 因为 E -> E + T，First(E+T) 包含于 First(E)
    • 显然，First(E) 包含于 First(E+T)，所以二者相等
    • 因为 E -> T，First(T) 包含于 First(E)
    • 如果下一个 token 是 a，a 属于 First(T)，那么 a 也属于 First(E+T)，两条规则都适用
    • .......

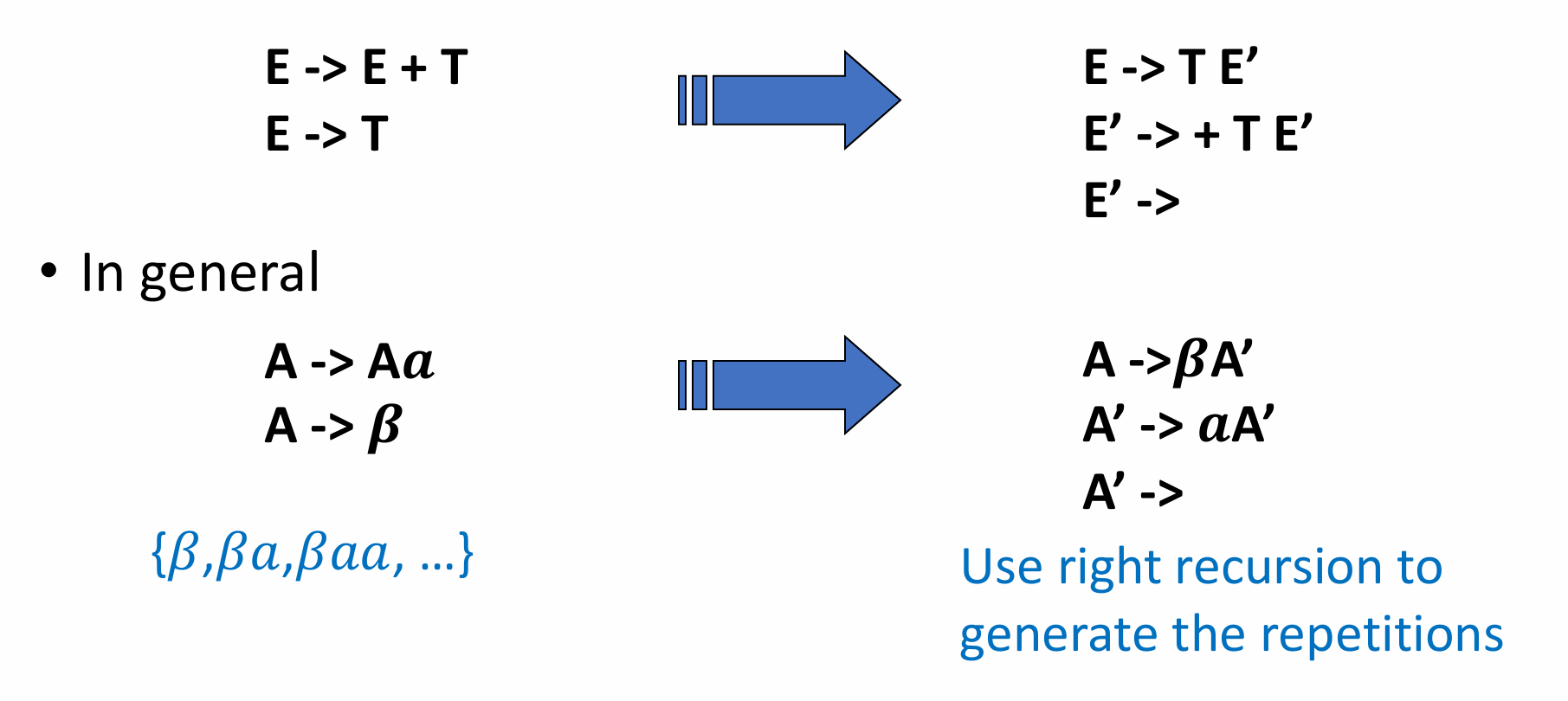

  • 把左递归改成右递归来解决alt text

第二种情形：

  • 产生式右边有相同的前缀，在 LL(1) table 里一定会有 duplicate entries
  • In general
    A->ab     A->aA'
A->ay =>  A'->b|y|空
A->a

Error Recovery

  • 表中的空白条目意味着错误，需要终止/恢复
  • 一旦遇到错误就停下来 - 只能检测一个错误
  • 输出错误信息，恢复过来，继续 Parsing - better
    • 可以通过 deleting, replacing, or inserting tokens 恢复
    • Delete token is safer
    • skipping tokens util a token in the FOLLOW set is reached

Local Error Recovery

Global Error Repair

  • 找到最小的插入和删除集合，使得语法正确
  • 插入和删除可以不在错误发现的地方
  • 怎么选择插入和删除的方式？
    • 修复后可以修复当前报错
    • 并且还能往后 parse 足够远（如 4 个 token）
    • 则认为这个修复足够好
old stack; //
current stack; //
queue[k]; // 放 k 个 token
when new token is shifted:
{
    queue.put(token);
    old_stack.push(queue.deque());
    if(syntax error){
        copy_queue=queue;
        copy_queue.change();
        attempts to reparse(old_stack, copy_queue);
    }
}

Bottom-Up Parsing

从叶子到根，Shift-Reduce Parsing 是 Bottom-Up Parsing 的一般形式

  • LR(k) - Rightmost
  • 相较于 LL(k) 更 powerful，因为可以看到推导式右边的所有 token 再做决定
  • LALR - LR(k) 的一个变种，广泛用于现代编译器
  • idea - 右推左，shift & reduce
    • shift: push next input on to top of stack
    • Reduce: replace the RHS of a production with its LHS（栈顶是 RHS，把它 pop 出来，LHS push 进去）
    • accept：shift $，能将栈中的东西转换为初始符号

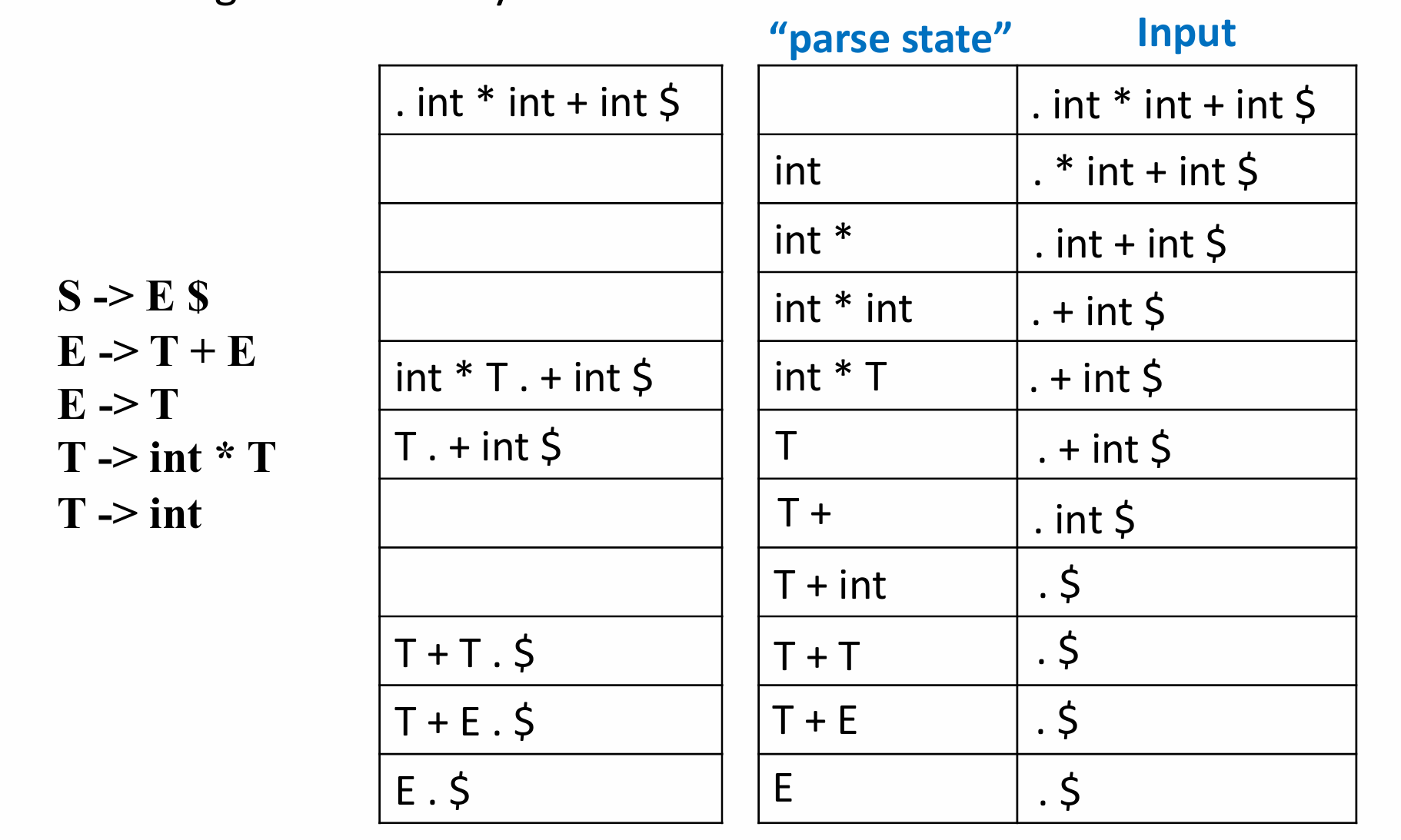

alt text

. - parser 现在所在的位置，左边有 terminal 和 non-terminal，右边只有 terminal

LR(0) Parsing

不看输入，只看栈来 shift/reduce

  • Idea - 遍历所有的合法状态，构建 NFA/DFA
  • 期待下一个符号是什么 -> 应用什么转移方式

构建方式

DFA 状态：

Closure
Closure(I) =
    repeat
    for any item A → α.Xβ in I
        for any production X → γ
            I ← I 并上 {X → .γ}
    until I does not change.
    return I

DFA 的状态转移：

Goto
Goto(I, X) =
    set J to the empty set
        for any item A → α.Xβ in I
        add A → αX.β to J
return Closure(J)

DFA 构建

  • Initialize T to {Closure({S ′ → .S$})}
  • 对每条 A → α.Xβ，计算 Goto(I, X)，保存状态和边

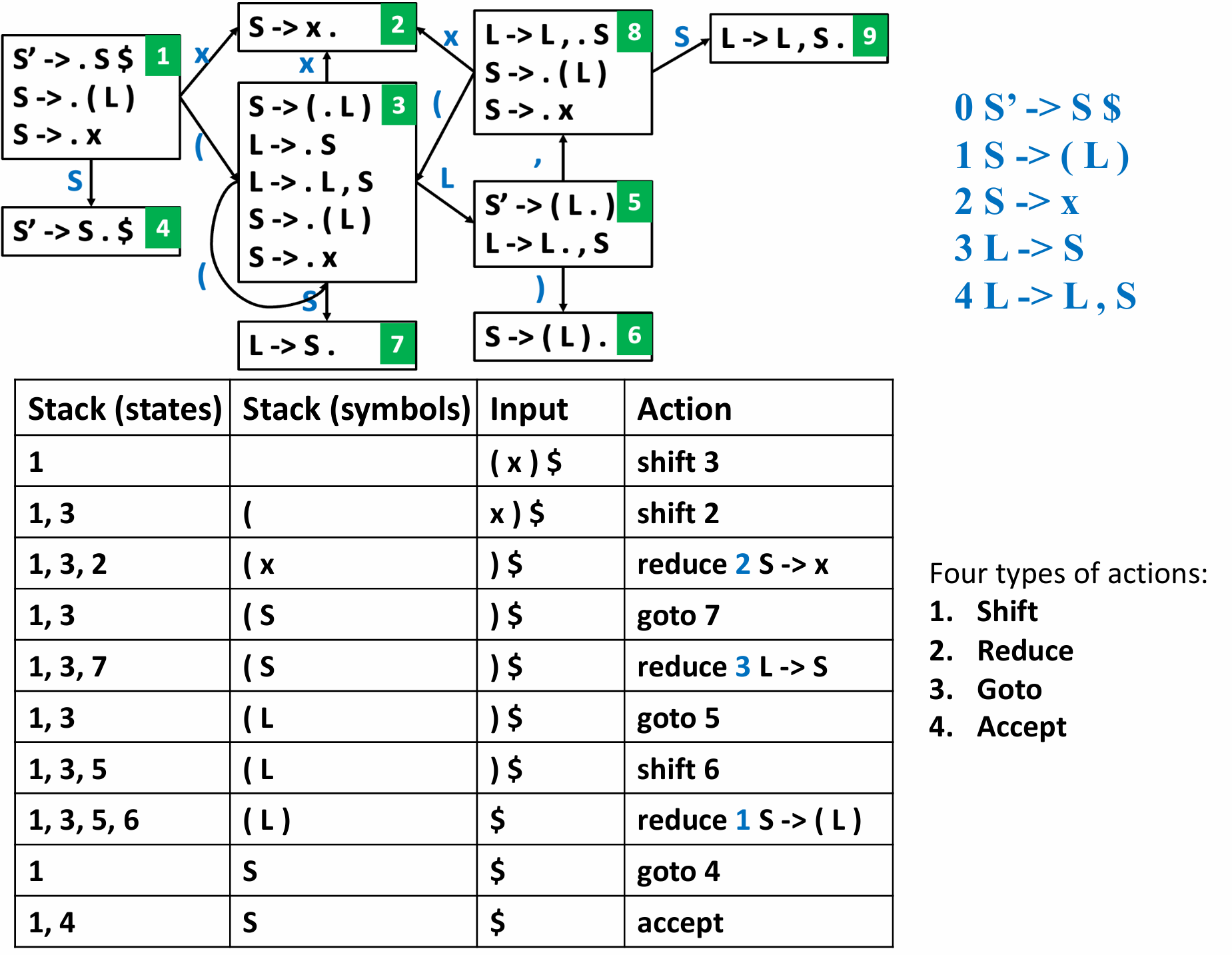

Parse:

  • 读 input -> shift
  • . 在式子末尾 -> reduce
  • reduce 后要 goto
  • reduce 几个符号要回退几个状态

alt text

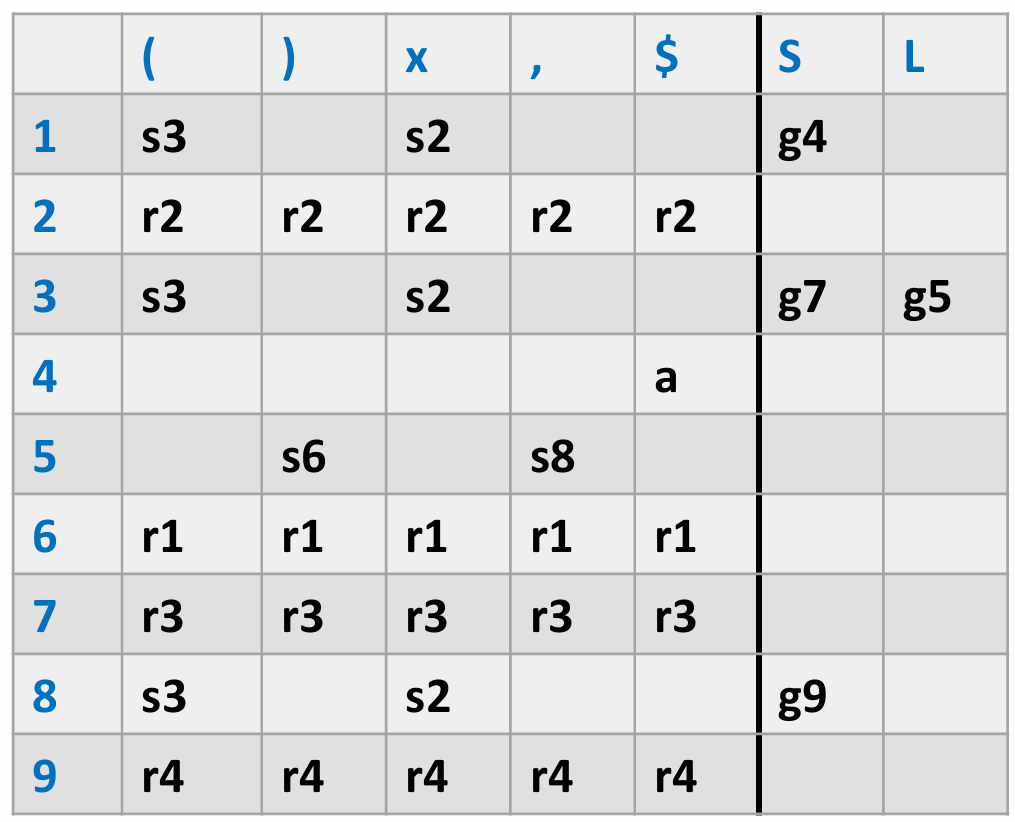

建立 LR(0) table:

  • Shift：状态机有边接收 terminal t 从状态 i 转移到状态 n，在 i 行 t 列填入 sn(shift n)
  • Goto：状态机有边接收 non-terminal X 从状态 i 转移到状态 n，在 i 行 t 列填入 gn(goto n)
  • Reduce：一个状态中，点在式子末尾，在每个 terminal 列都填入 rk(reduce k，k 是推导式的标号)
  • Accept：包含 S’-> S . $ 的状态，对应行的 $ 列填入 a(accept)alt text

SLR Parsing: Simple LR Parsing

LR(0) 的基础上新增规则：只有下一个 token 在 Follow(A) 中，才根据规则 A->... reduce

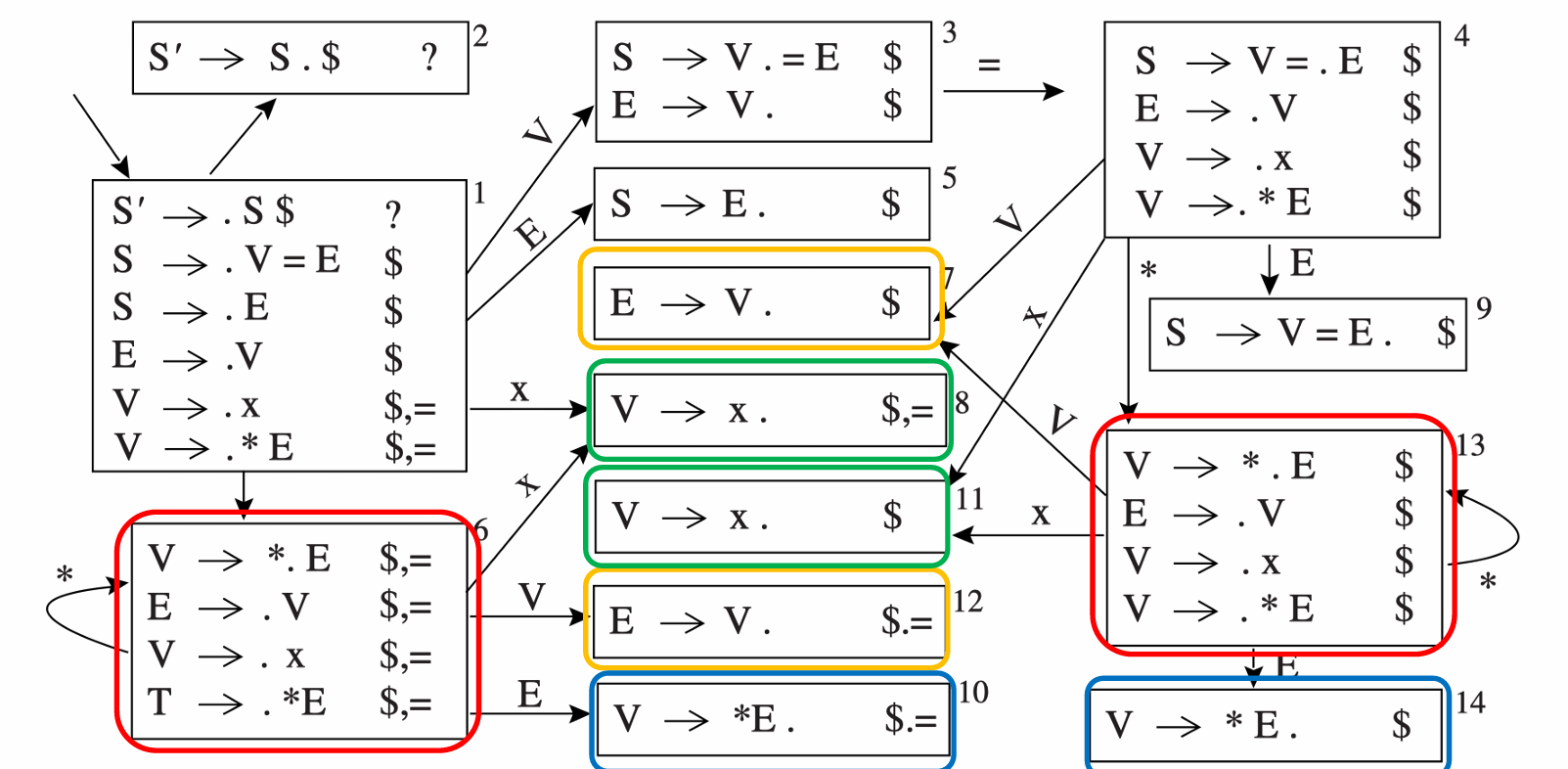

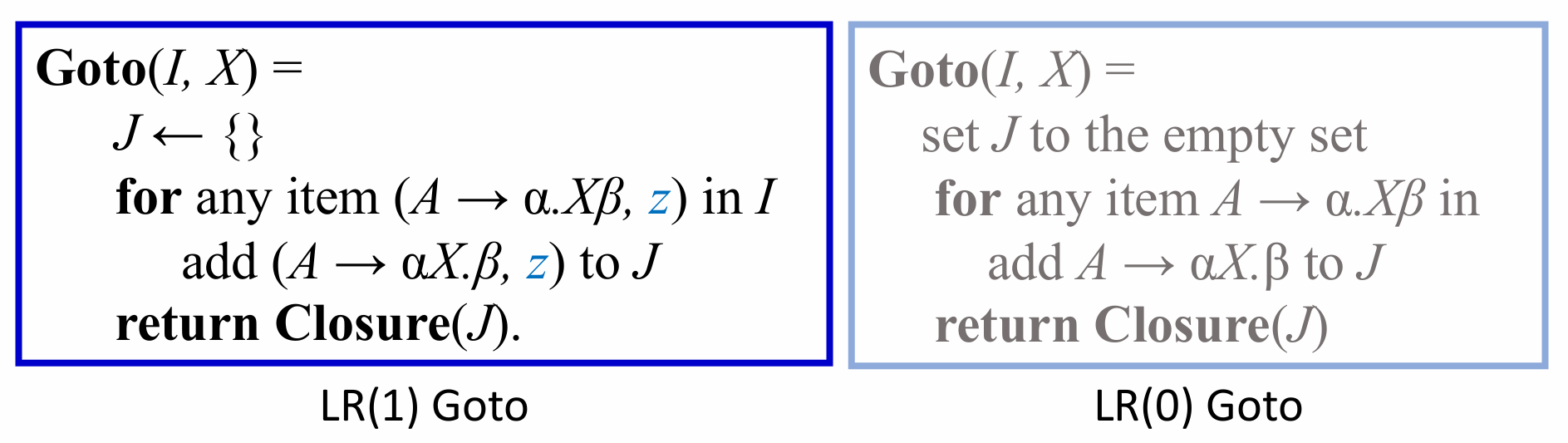

LR(1) Parsing

Idea: SLR 可能无法解决冲突，利用 predict symbol（期待在后面看到什么 token）

alt text

alt text

  • 起始状态：(S′ → .S $, ?)
  • Reduce： 当下一个 token 是 z 时，才可以根据 (A → α., z) reduce
    • 比 SLR 更精确

alt text

LALR(1) Parsing：把 predict symbol 不同，其他相同的状态放在一起

与 LR(1) 有区别但不大

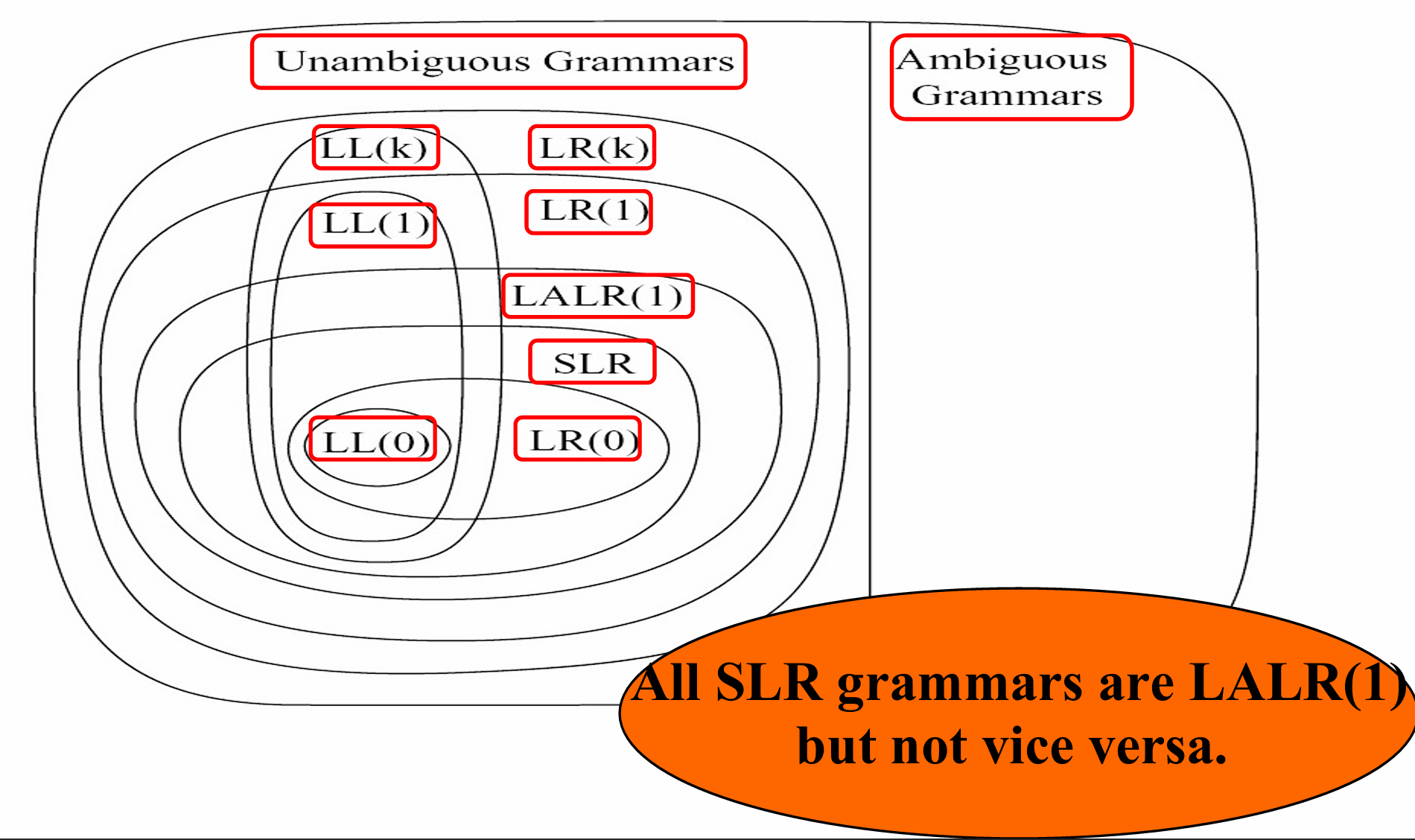

不同类语法的关系：

alt text

shift-reduce 冲突

if a then if b then s1 else s2
// 上面的表达有两种解释
(1) if a then { if b then s1 else s2 }
(2) if a then { if b then s1 } else s2

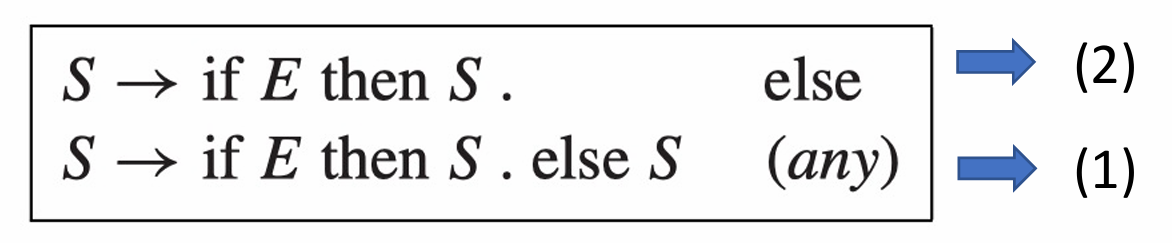

  • 可以有两种选择：Shift-Reduce Conflict alt text
  • 大部分语言会把 else 和最近的 then 匹配，通常采用第二种，也就是优先 shift 解决冲突

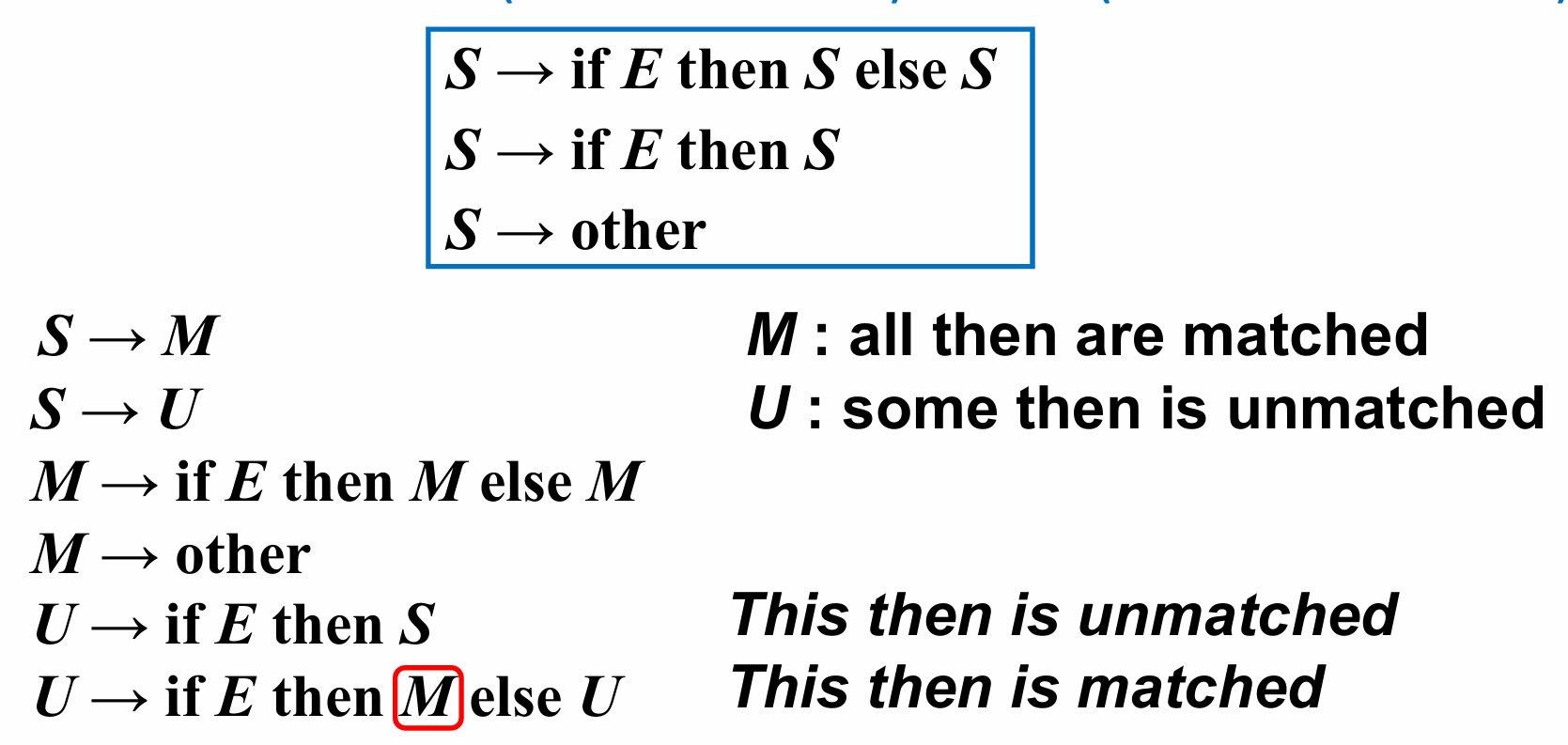

  • 另一种方法：引入辅助符号，重写语法
    • M - 所有 then 都有 else 匹配的 if 语句/其他语句
    • U - 有的 then 没有 else 匹配的 if 语句
    • 最后一条一定是 M，因为如果是没有 else 匹配的语句，应该会跟后面的 else 优先匹配上 alt text

大部分 shift-reduce 冲突和所有的 reduce-reduce 冲突都是语法指定不明确，需要消除歧义

Parser Generator

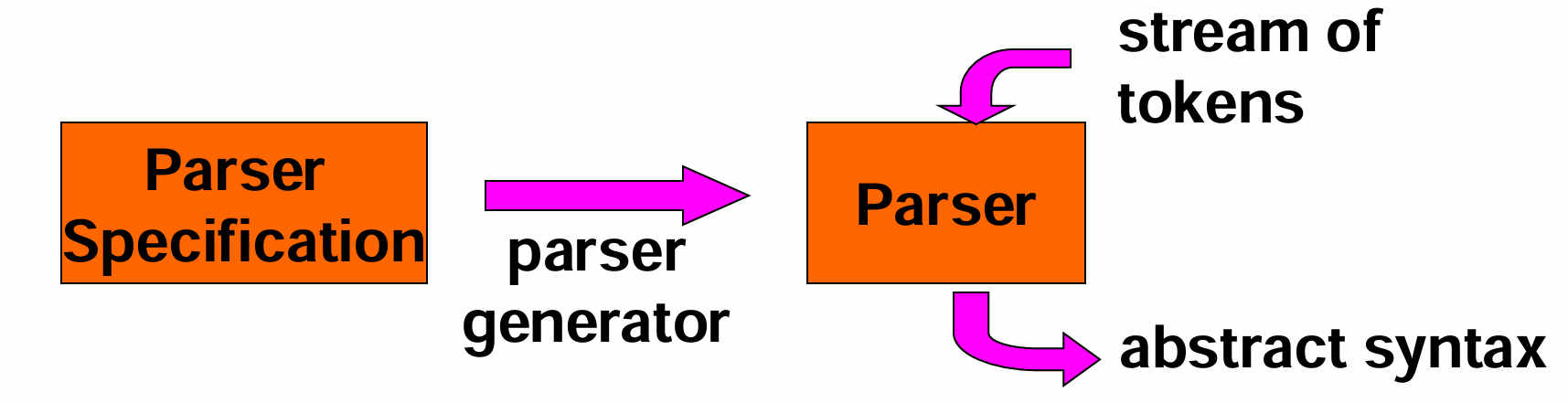

通过语法自动生成 parser alt text

接受 .y 文件，产出 parser 的 .c 文件

Yacc
{definitions}
%%
{rules}
%%
{auxiliary routines}

%{
#include <stdio.h>
#include <ctype.h>
int yylex(void);
int yyerror (char * s);
%}
%token NUMBER
%%
command: exp {printf("%d\n", $1);};
exp: exp '+' term {$$ = $1 + $3;}
    | exp '-' term {$$ = $1 - $3;}
    | term {$$ = $1}
;
term: term '*' factor {$$ = $1 * $3;}
    | factor {$$ = $1;}
;
factor: NUMBER {$$ = $1;}
    | '(' exp ')' {$$ = $2;}
;
%%
int main() {
    return yyparse();
}
int yylex(void){
    int c;
    // eliminate blanks
    while ( (c=getchar()) == ' ');
        if (isdigit(c)) {
        ungetc(c, stdin);
        scanf("%d", &yylval);
        return (NUMBER);
    }
    if (c == '\n')
    return 0; // stop the parse
    return c;
}
int yyerror (char * s){
    fprintf (stderr, "%s\n",s ) ;
    return 0;
}
  • Yacc 的冲突解决：
    • 对于 shift-reduce conflicts，优先 shift
    • 对于 reduce-reduce conflicts，优先执行出现早的语法
